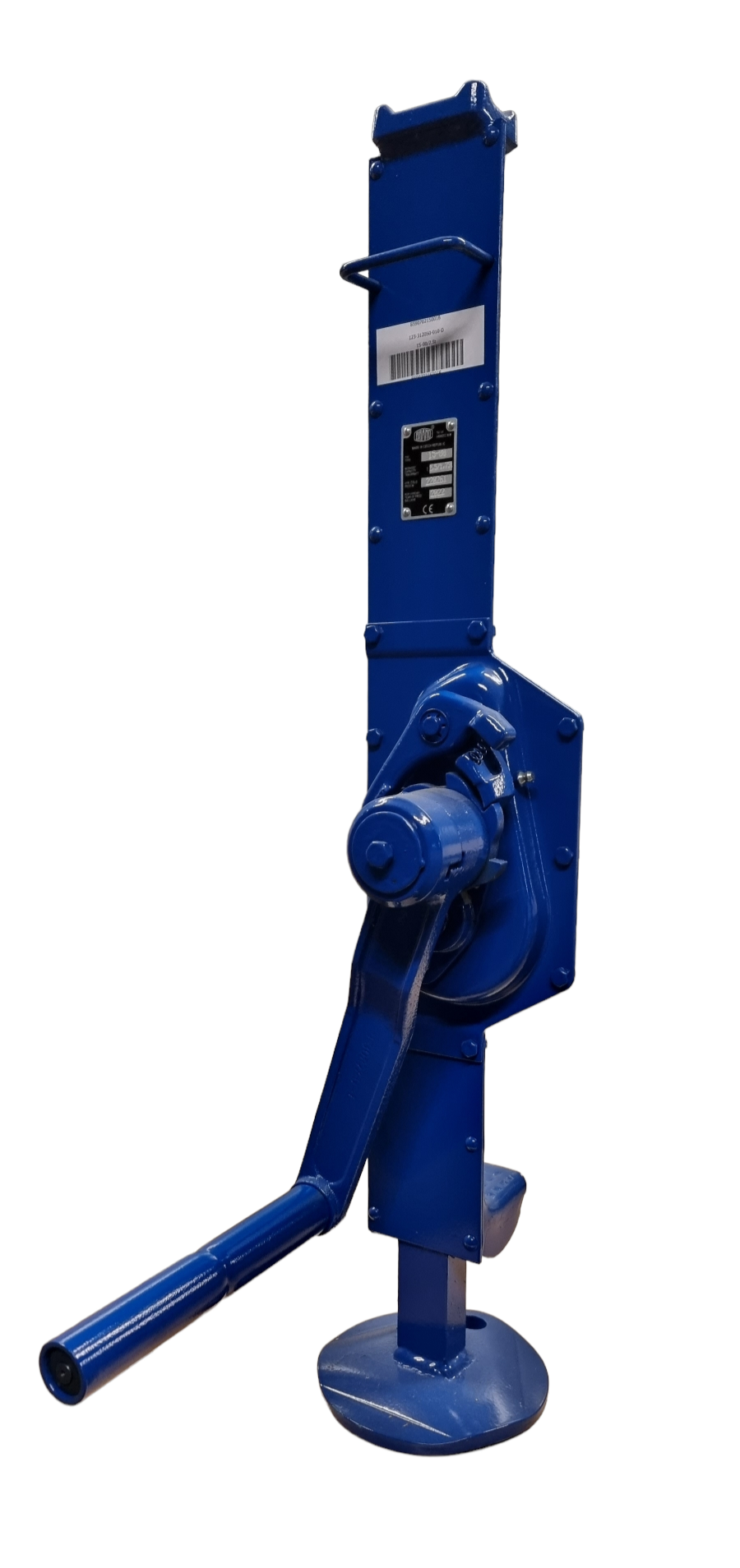

Brano Stockwinde DIN 7355 / Hubkraft: 2,5 Ton bis 20 Ton
Stockwinde mit sich hebendem Gehäuse nach DIN 7355. Ein mechanischer Heber,
bei dem die Last entweder mit der Hubklaue oder dem Kopf der Winde gehoben und gesenkt werden kann.
Stabiler Stützfuß für hohe Standsicherheit. Auch Stahlwinde, Zahnstangenwinde oder Daumenkraft genannt.
- gefertigt nach DIN 7355
- Lastdruckbremse
- Kurbel um 360° drehbar
- Kurbelgriff um 90° klappbar
- massive Bodenplatte
Diese Stockwinde arbeitet mit einer schrägverzahnten Zahnstange, weshalb man auch von einer sog.
Zahnstangenwinde spricht.
Für einen schnellen und sicheren Transport ist am Gehäuse der Winde ein Tragegriff angebracht.
Bei dieser Ausführung ist die Klaue fest montiert und kann nicht separat in der Höhe verstellt werden.
Stahlwinden sind universell verwendbar. Einsatzbereiche sind beispielsweise das Baugewerbe, Schiffswerften, die Landwirtschaft und Werkstätten.
Die Stahlwinde ist mit verschiedenen Kurbelmechanismen wählbar:
- Sicherheitskurbel (Siku)
- Sicherheits-Ratschenkurbel (Raku)
- Druckrollen-Sicherheitskurbel (DSK)
Der Grundpreis im Angebot basiert auf der Ausstattung mit einer Sicherheitskurbel (Siku).
Die anderen hier angezeigten Ausführungen können gegen Mehrpreis ausgewählt werden.
Bei der Auswahl ist der Einsatzzweck mitentscheidend. Beispielsweise dann, wenn unter beengten Verhältnissen eine komplette Drehung der Kurbel nicht möglich sein sollte.
Verwendung:
- Zum Heben und Bewegen von Lasten aller Art
- Für Montagearbeiten aller Art, insbesondere im Bauwesen
- Auch in der Ausführung für explosionsgefährdete Bereiche („NEXP“) erhältlich
Eigenschaften:
- Robuste, einfache und nahezu unzerstörbare Konstruktion
- Heben mit Kopf- oder Seitenstütze
- Zuverlässiges Halten der Last in jeder Position durch die Kurbelarretierung
- Geringe Betätigungskraft der Kurbel
- Erhöhter Bedienkomfort in der Ausführung mit Ratschengriff („RK“)
- und Ratschenkurbelhebel („RKP“)
- Geringer Wartungsaufwand
- Erfüllt die Anforderungen
Daten, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehobe
| Hubkraft Q1 (t) | Hubkraft Q2 (t) | Betätigungskraft an der Kurbel | a (min) | b(max) | b1 | q | h min | L min | r | Z | Gewicht |
| 2,5 T | 1,75 T | 380 | 175 | 210 | 200 | 60 | 75 | 735 | 250 | 345 | 14,7 |
| 5,0 T | 3,5 T | 550 | 200 | 240 | 200 | 70 | 85 | 765 | 300 | 360 | 22,3 |
| 10,0 T | 7,0 T | 540 | 245 | 295 | 200 | 80 | 90 | 795 | 300 | 345 | 38,6 |
| 16,0 T | 11,0 T | 730 | 280 | 315 | 280 | 77 | 160 | 900 | 400 | 320 | 65 |
| 20,0 t | 14,0 T | 800 | 325 | 330 | 280 | 77 | 150 | 960 | 400 | 300 | 90 |
Datenblatt:https://cdn.webshopapp.com/shops/354332/files/501402158/brano-catalogus.pdf
Wenn Sie Produkte im Datenblatt sehen, können Sie jederzeit ein Angebot für Preis und Lieferzeit anfordern.
