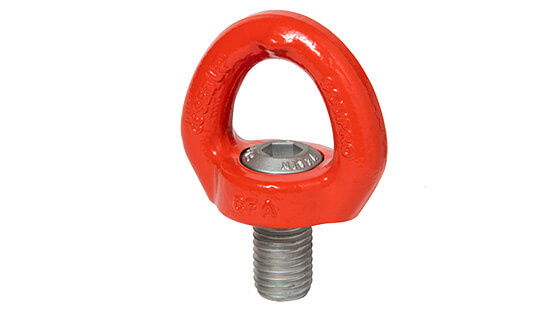

Codipro Doppel drehbarer Anschlagpunkt DSP –
Sicheres Heben mit maximaler Flexibilität
EINFÜHRUNG
Der Codipro Doppel drehbarer Anschlagpunkt DSP ist eine fortschrittliche Anschlagöse für schwere industrielle Anwendungen.
Dank der doppelten Schwenkfunktion ist eine optimale Positionierung garantiert.
Dies erhöht die Sicherheit beim Heben aus verschiedenen Winkeln. Der DSP ist sowohl für metrisches als auch UNC-Gewinde geeignet.
Beschreibung

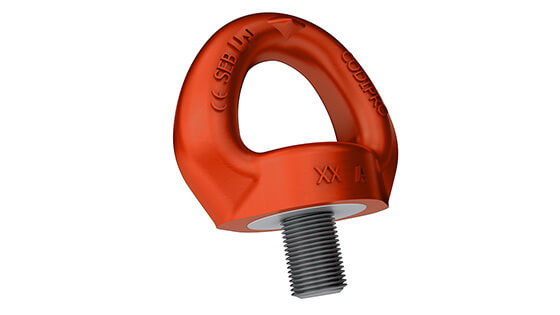

Der SEB-Anschlagpunkt ist ein schwenkbarer Ring.
Er verfügt über ein Selbstausrichtungssystem, das ihn stets optimal in Zugrichtung ausrichtet.
Er besteht aus einem GRADUP-Ring, der es dem Haken ermöglicht,
sich beim Heben im 90°-Winkel parallel zur Auflagefläche des Rings zu bewegen.
Der Anschlagpunkt ist für Hebevorgänge ausgelegt, die auch das Drehen der Last beinhalten,
und eignet sich für alle Anschlagsituationen (direkter Zug, Schrägzug, Wenden, Drehen).
Der SEB-Anschlagpunkt ist für einen Temperaturbereich von -20 °C bis +200 °C ausgelegt und trägt verschiedene Kennzeichnungen,
darunter CE-Zeichen, WLL-Angabe und Anzugsdrehmoment.
Er wird gemäß der REACH-Verordnung gefertigt und ist zudem als Ausführung mit Innengewinde sowie in Edelstahl erhältlich.
| Modell | Durchmesser (mm) | WLL (Tonne) | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | L1 (mm) | S1 (mm) | S2 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSP 8 | M8 (x1,25) | 0,4 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 15 | 8 | 16 | 6 | 0,3 |
| DSP 10 | M10 (x1,5) | 0,7 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 18 | 8 | 16 | 10 | 0,3 |
| DSP 12 | M12 (x1,75) | 1,05 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 21 | 8 | 16 | 15 | 0,3 |
| DSP 14 | M14 (x2) | 1,4 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 23 | 8 | 20 | 30 | 0,9 |
| DSP 16 | M16 (x2) | 2 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 27 | 8 | 20 | 50 | 0,9 |
| DSP 18 | M18 (x2,5) | 2,3 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 27 | 8 | 20 | 70 | 1 |
| DSP 20 | M20 (x2,5) | 2,5 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 30 | 8 | 20 | 100 | 1 |
Technische Daten:https://cdn.webshopapp.com/shops/354332/files/501033303/de-info-dsp.pdf
Bei großen Mengen senden Sie uns bitte eine E-Mail,
um die Lagerverfügbarkeit zu prüfen
