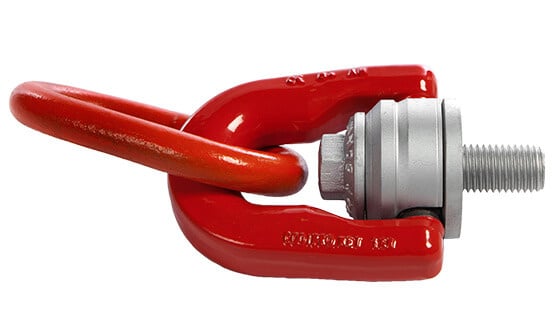

Codipro Dreifachwirbelring TSR

Name: Codipro Codipro Dreifachwirbelring TSR
Brand: Codipro
SKU: 45
Price: 100.00 EUR
Availability: InStock

Alles anzeigen Anschlagmittel

Marke: Codipro

Vergleichen

€100,-* Auf Lager: 5 - 7tage

* Inkl. MwSt. zzgl. Versandkosten

Dreifach drehbarer Mechanismus bietet 360° Rotation und 180° Neigung für optimale Flexibilität.
Verfügbar in Tragfähigkeiten von 0,4 bis 22 Tonnen und geeignet für sowohl metrische als auch UNC-Standards.
Robuste Konstruktion mit hohen Sicherheitsfaktor... Mehr anzeigen

Top Preis-Leistung
Zertifizierte Sicherheit (EN-Normen)
Auf Lager; Schnell geliefert
Immer fachkundige Beratung

Produktbeschreibung

Codipro Dreifach drehbarer Ring TSR –

Maximale Flexibilität für Hebeanwendungen

Der Codipro Dreifach drehbare Ring TSR ist ein hochwertiger Hebering für den intensiven und sicheren Einsatz in industriellen Umgebungen.

Dank der dreifach drehbaren Konstruktion bietet dieser Ring maximale Bewegungsfreiheit beim Heben.

Das Design garantiert optimale Sicherheit und Vielseitigkeit. Wählen Sie den TSR, wenn Sie Zuverlässigkeit bei komplexen Hebeaufgaben suchen.

Beschreibung

Der TSR-Ring ist ein dreifach schwenkbares Modell mit zwei Drehachsen.
Er ermöglicht ein reibungsloses Neigen, Drehen und Wenden.
Das optimierte Design verhindert Beschädigungen an Anschlagmittel und Last während des Schwenkvorgangs,
und gewährleistet eine perfekte Ausrichtung zum Anschlagmittel.
Der TSR-Dreifach-Schwenkring ist jedoch nicht für dauerhafte Rotationsbewegungen unter Volllast geeignet.

Der Hebering TSR ist mit verschiedenen Kennzeichnungen versehen, darunter CE-Kennzeichnung, WLL-Angabe und Anzugsdrehmoment.
Er wird in Übereinstimmung mit der REACH-Verordnung hergestellt.

Technische Daten

Der Dreifachwirbelring, TSR, ermöglicht dem Haken parallel zu der Auflagefläche des Ringes zu verlaufen bei einem Zug von 90°

Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
Von M8 bis M56 als Standard für Ladungen von 0,4 t bis 22 t.
Möglichkeit höherer Höchstbelastung auf Anfrage.

Modell	Durchmesser (mm)	WLL (Tonne)	A(mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	L1 (mm)	S1 (mm)	S2 (mm)	Drehmoment (Nm)	Gewicht (kg)
TSR 8	M8 (x1,25)	0,4	33	56	30	41	25	10	58	9.5	14	8	16	6	0,4
TSR 10	M10 (x1,5)	0,7	33	56	30	41	25	10	58	9.5	17	8	16	10	0,4
TSR 12	M12 (x1,75)	1,05	33	56	30	41	25	10	58	9.5	21	8	16	15	0,4
TSR 14	M14 (x2)	1,4	45	81	45	56	37	14	79	13	23	8	20	30	1,1
TSR 16	M16 (x2)	2	45	81	45	56	37	14	79	13	27	8	20	50	1,2
TSR 18	M18 (x2,5)	2,3	45	81	45	56	37	14	79	13	27	8	20	70	1,2
TSR 20	M20 (x2,5)	2,5	45	81	45	56	37	14	79	13	30	8	20	100	1,2
TSR 22	M22 (x2,5)	3	62	105	60	80	45	20	106	19	33	14	24	120	2,8
TSR 24	M24 (x3)	4	62	105	60	80	45	20	106	19	36	14	24	160	2,9
TSR 27	M27 (x3)	5	62	105	60	80	45	20	106	19	36	14	24	200	2,9
TSR 30	M30 (x3,5)	6,3	62	105	60	80	45	20	106	19	45	14	24	250	3
TSR 36	M36 (x4)	10	81	140	80	111	71	30	48	26,5	54	19	30	320	7,6
TSR 42	M42 (x4,5)	12,5	84	146	80	111	71	30	48	26,5	63	19	30	400	7,8
TSR 48	M48 (x5)	20	100	178	110	135	90	42	180	33	68	19	30	600	17,5
TSR 56	M56 (x5,5)	22	104	184	110	135	90	42	190	33	78	19	30	600	18
