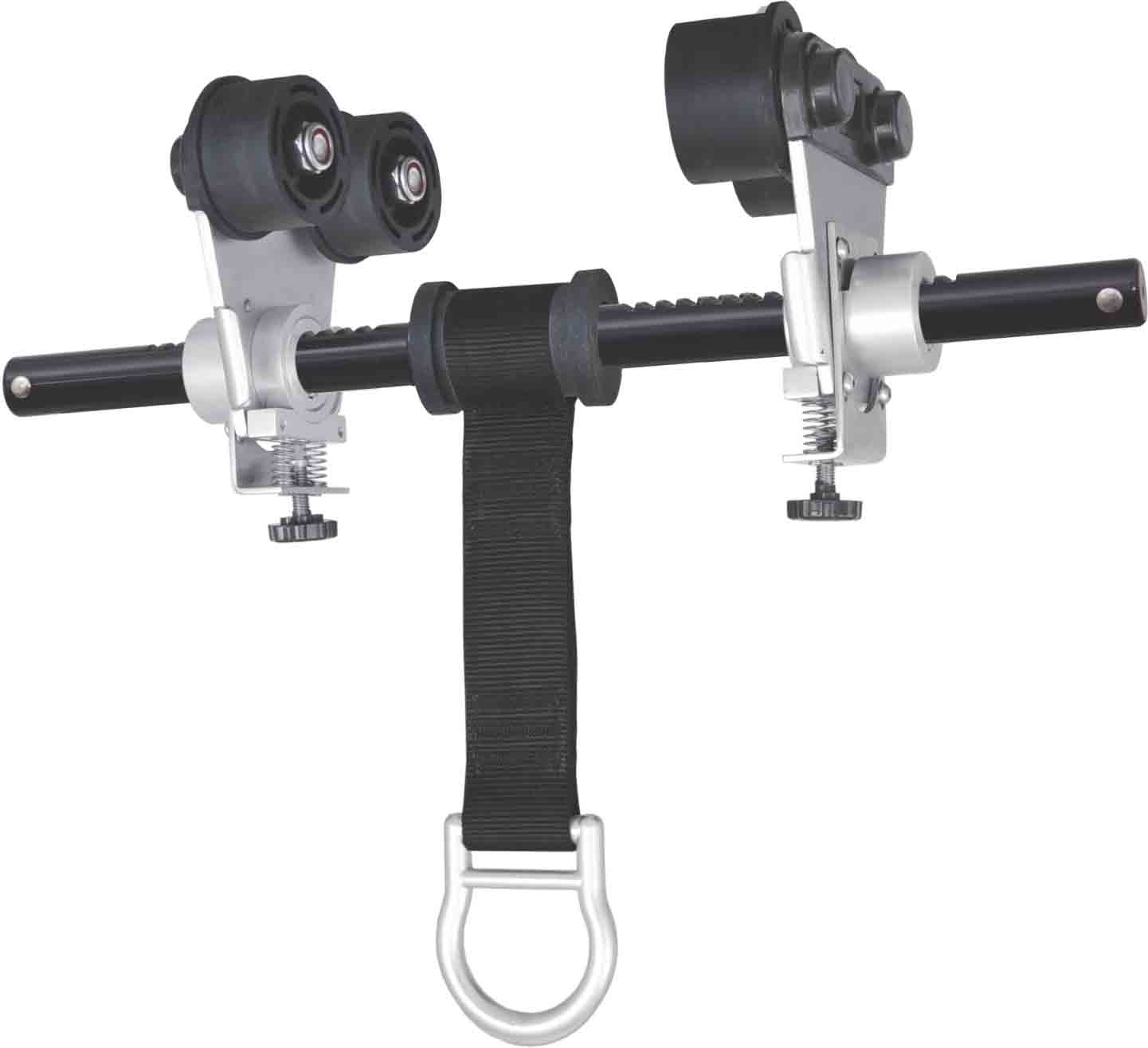

GRAB'N'ROLL - Beweglicher Anschlagpunkt mit Rollen für Stahlträger / Beam Anchor Trolley
- Konzipiert für die Anbringung an Trägern mit einer Breite von 80 bis 250 mm.
- Anhängen an Stahlring mit Innendurchmesser 55 mm.
Material : Aluminium und EDELSTAHL
Abmessung : Für Stahlträger mit einer Breite von 80 bis 250 mm.
Konformität - zertifiziert nach : EN795:2012 Type B.
Statische Festigkeit gem. EN795:2012 Type B : 12 kN
Bruchfestigkeit : > 23 kN
Installation: Die 2 Verriegelungsschrauben (Abb. 1) lösen, auf die 2 Druckknöpfe drücken (Abb. 2) und die mobilen
Flansche so weit wie möglich spreizen (Abb. 3). Die Trägerklemme unter dem Untergurt anbringen (Abb. 4) und den
Abstand der mobilen Flansche so regeln, dass die 4 Rollen maximal auf dem Untergurt aufliegen. Die Rollenschulter
darf nicht auf dem Untergurt aufliegen. Bei diesem Vorgang ist darauf zu achten, dass der Anschlaggurt in der Mitte
der beiden beweglichen Flansche bleibt. Nachdem der gewünschte Abstand eingestellt wurde, die Druckknöpfe (Abb.
5) loslassen und die Verriegelungsschrauben festziehen, um die Einstellung zu arretieren.
Vergewissern Sie sich während der Verwendung, dass die mobilen Flansche und die Verriegelungsschrauben in
Position und arretiert bleiben. Achtung: vergewissern Sie sich, dass die Metallträger einen Endanschlag haben um zu verhindern, dass sich die Verankerungen
unbeabsichtigt aus dem Träger lösen.
Vergewissern Sie sich, dass die Anschlageinrichtung direkt über dem Anwender installiert wird. Wir empfehlen die Überwachung der Installation dieses
Anschlagpunktes durch eine qualifizierte Person.
Die Verbindungen zwischen dem Aufhängungselement und dem Absturzschutzsystem müssen mit einem Verbindungselement (EN362) (Abb. 6) erfolgen. Beim
Gebrauch muss das gute Schließen des Verbindungselements in regelmäßigen Abständen geprüft werden.
Sicherstellen, dass die Arbeit so ausgeführt wird, dass die Pendelwirkung, die Gefahr und die Absturzhöhe eingeschränkt sind. Aus Sicherheitsgründen und vor jedem
Gebrauch sicherstellen, dass im Fall eines Absturzes kein Hindernis das normale Funktionieren des Systems beeinträchtigt.
Die Sicherheit des Benutzers hängt von der ununterbrochenen Wirksamkeit der Vorrichtung und vom richtigen Verständnis dieser Anleitung ab.
Die Lesbarkeit der Produktkennzeichnung muss regelmäßig geprüft werden.
Diese Ausrüstung darf nur von geschultem, kompetentem und gesundem Personal oder unter Beaufsichtigung durch eine geschulte, kompetente Person verwendet
werden.
Für eventuelle Notsituationen während den Arbeiten muss vor der Verwendung ein Rettungsplan erstellt werden. Rettungseingriffe erfordern die Anwesenheit einer
dritten Person. Achtung! Bestimmte gesundheitliche Umstände können die Sicherheit des Benutzers beeinträchtigen: Fragen Sie im Zweifelsfall Ihren Arzt.
Achtung bei Gefahren, die die Leistung der Ausrüstung und so die Benutzersicherheit beeinträchtigen können: Aussetzung der Vorrichtung an Extremtemperaturen
(< -30°C und > 50°C), lange Wetteraussetzung (UV-Licht, Feuchtigkeit), Chemikalien, elektrische Belastungen, Torsion am Auffangsystem während der Benutzung,
scharfe Kanten, Reibungen, Einschnitte usw
Kann in ATEX-Atmosphären (Zone 1).
Gewicht: 3.90 kg.
