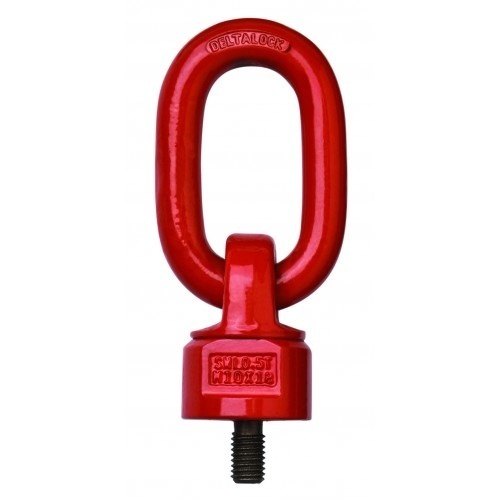

Schwenkbare Ringschraube | Kugelgelagert
von m8 bis m42
Die Ringschraube kann 180 Grad kantelen aber auch 360 Grad um die eigene Achse schwenken.
Mit vollen 360 Grad Drehbewegung kann diese Ringschraube leicht für optimale Hubrichtungen positioniert werden.
Aufgrund des Ringschraube-Kugellagers können Sie die Ringschraube unter Last drehen.
Was bedeutet Kugelgelagert?
Wenn ein Produkt Kugelgelagert ist, ist es eine Stütze einer rotierenden Welle in einer Buchse mit Stahlkugeln,
um die Reibung stark zu verringern. Das Drehen glatter machen.
Wir können den Ringschraube in verschiedenen metrischen Draht in einem breiten Spektrum sicherer Arbeitslasten von 0,6 bis 24 Tonnen liefern.
Alle technischen Details und Abmessungen finden Sie auf dem Produktblatt.
Rinsgschrauben im Maschinenstil sind die beliebtesten Ringschrauben, die wir verkaufen.
Sie sind so konzipiert, dass sie in ein vorgewindetes Loch geschraubt werden können.
Einige unserer Kunden entscheiden sich jedoch dafür, sie durch ein gebohrtes Loch zu führen und mit Schraubengewinde eine Mutter am Ende des Bolzen anzubringen.
Schrauben Sie die Hebeösen in den Boden, damit diese gut fixiert sind. Stellen Sie natürlich sicher, dass die Oberfläche stark genug ist.
Anwendungen
Wofür verwendet man eine Wirbelaugenschraube, Güteklasse 80?
Eine Wirbelaugenschraube, Güteklasse 80, wird zum Heben, Drehen und Transportieren von schweren Lasten eingesetzt.
Durch die drehbare Funktion ist sie ideal für Situationen, in denen sich die Last beim Heben drehen oder bewegen kann.
Warum eine drehbare Ausführung?
Die drehbare Wirbelaugenschraube verhindert, dass Schraube oder Last sich unter Belastung verdrehen.
Dadurch werden Schäden an der Hebekomponente und dem zu hebenden Objekt vermieden. Dies erhöht die Sicherheit und Lebensdauer.
Technische Daten
| | Tragfähigkeit (Tonne) | | Abmessungen |
|---|
| Modell | 0° | 90° | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|
| YE-8 | 0,6 | 0,3 | 0,5 | M8x13 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| YE-10 | 1,0 | 0,5 | 0,5 | M10x18 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| YE-12 | 1,0 | 0,5 | 0,5 | M12x18 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| YE-14 | 2,24 | 1,12 | 0,5 | M14x20 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| YE-16 | 2,24 | 1,12 | 0,5 | M16x20 | 36 | 17 | 52 | 42 | 55 | 30 | 14 |
| YE-20 | 4,0 | 2,0 | 1,0 | M20x30 | 50 | 19 | 68 | 56 | 70 | 35 | 16 |
| YE-24 | 6,3 | 3,15 | 1,3 | M24x30 | 57 | 22 | 78 | 66 | 85 | 40 | 18 |
| YE-27 | 6,3 | 3,15 | 1,5 | M27x35 | 57 | 22 | 78 | 66 | 85 | 40 | 20 |
| YE-30 | 10,6 | 5,3 | 2,3 | M30x35 | 66 | 24 | 97 | 81 | 85 | 40 | 20 |
| YE-36 | 12,8 | 8,0 | 3,9 | M36x50 | 80 | 28 | 109 | 90 | 115 | 50 | 22 |
| YE-42 | 16,0 | 10,0 | 4,5 | M42x50 | 80 | 28 | 109 | 90 | 115 | 50 | 25 |
Datablatt:https://cdn.webshopapp.com/shops/354332/files/500833627/f215-2025-deltalockr-guteklasse-8-ye8034-ye8032-de.pdf
