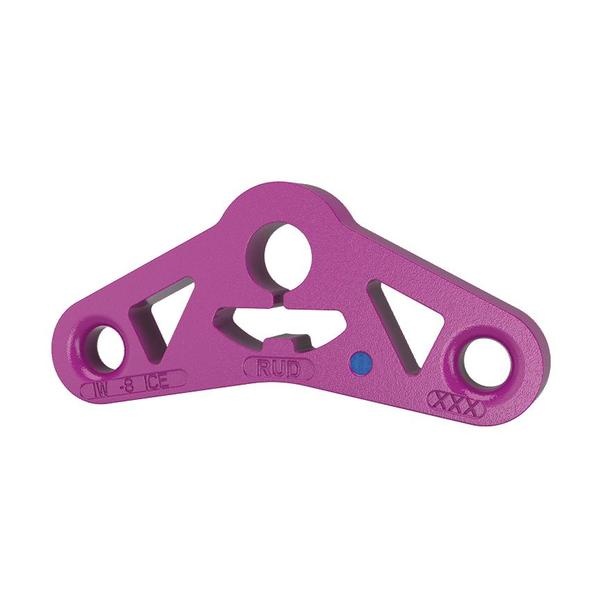

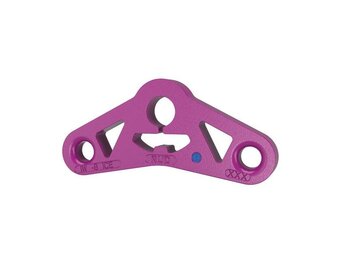

RUD ICE-Wippen Güteklasse 12
*Wippenanschluss oben: Anschluss durch Schäkel.
*Wippenanschluss unten: ICE-Verbindungsschlösser.
*Leichte Erkennung des Grenz-Schrägstellungswinkels von 10° durch spezielle Formgebung an der Unterseite der Wippe.
*Detailinformationen zur ICE-Wippe finden Sie in der Betriebsanleitung
BEIM EINSATZ DES ICE-WIPPENGEHÄNGES BITTE FOLGENDES BEACHTEN:
*Die Last muss symmetrisch sein.
*Der Neigungswinkel β darf nicht größer als 45° sein (siehe Grafik 1 und 2).
*Die Schrägstellung der Wippe darf nicht größer als 10° sein (s. Grafiken 3, 4 und 5).
*Detailinformationen zur ICE-Wippe finden Sie in der Betriebsanleitung.
*Höhere Tragfähigkeiten bei β = 15° oder β = 30° siehe Betriebsanleitung
Bei einem 4-Strang-Gehänge können maximal nur 3 Stränge als tragend angenommen werden.
In ungünstigen Fällen kommen nur 2 Stränge zum Tragen.
Unser TIPP:
Bei Anwendung eines 2 x 2-Strang Gehänges in der dargestellten Konfiguration bekommt man eine gleichmäßige Lastverteilung
auf alle 4 Stränge und eine 33 % höhere Tragfähigkeit als ein Standard 4-Strang-Gehänge.
UFBAU ICE-WIPPENKOPF IWK-2S BESTEHEND AUS:
*IA-Glied mit IKZA.
*VIP-Schäkel.
*ICE-Wippe.
*2 ICE-Verbindungsschlösser.
Gesamtkatalog: https://cdn.webshopapp.com/shops/354332/files/482531999/rud-catalogus.pdf

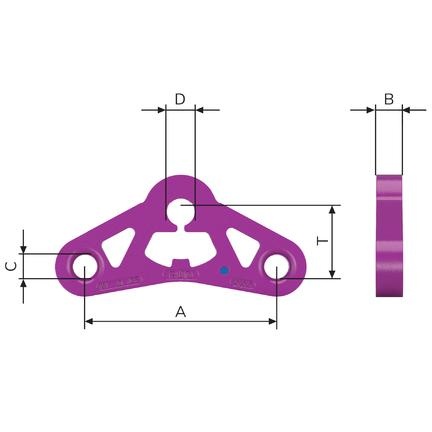

| Kette (mm) | Benennug ICE-Wippe | WLL(t) Stränge 0-45° ICE-Wippe | WLL(t) Stränge 0°(±7°) parallel ICE-Wippe | A (mm) | B (mm) | C (mm) | D (mm) | T (mm) | Gewicht ICE-Wippe (kg/Stk. |
| 6 | IW-6 | 2,5 | 3,6 | 110 | 15 | 14 | 21 | 46 | 0,49 |
| 8 | IW-8 | 4,25 | 6,0 | 150 | 20 | 18 | 26 | 59 | 1,15 |
| 10 | IW-10 | 7,1 | 10,0 | 180 | 25 | 23 | 32 | 76 | 2,4 |
| 13 | IW-6 | 11,2 | 16,0 | 240 | 30 | 28 | 38 | 91 | 4,37 |
| 16 | IW-6 | 17,0 | 25,0 | 300 | 35 | 32 | 41 | 120 | 8,8 |
Betriebsanleitung: https://cdn.webshopapp.com/shops/354332/files/488004747/rud-ice-wippen-gueteklasse-12.pdf
