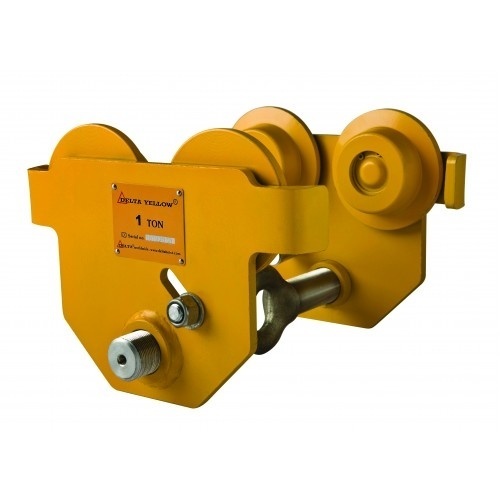

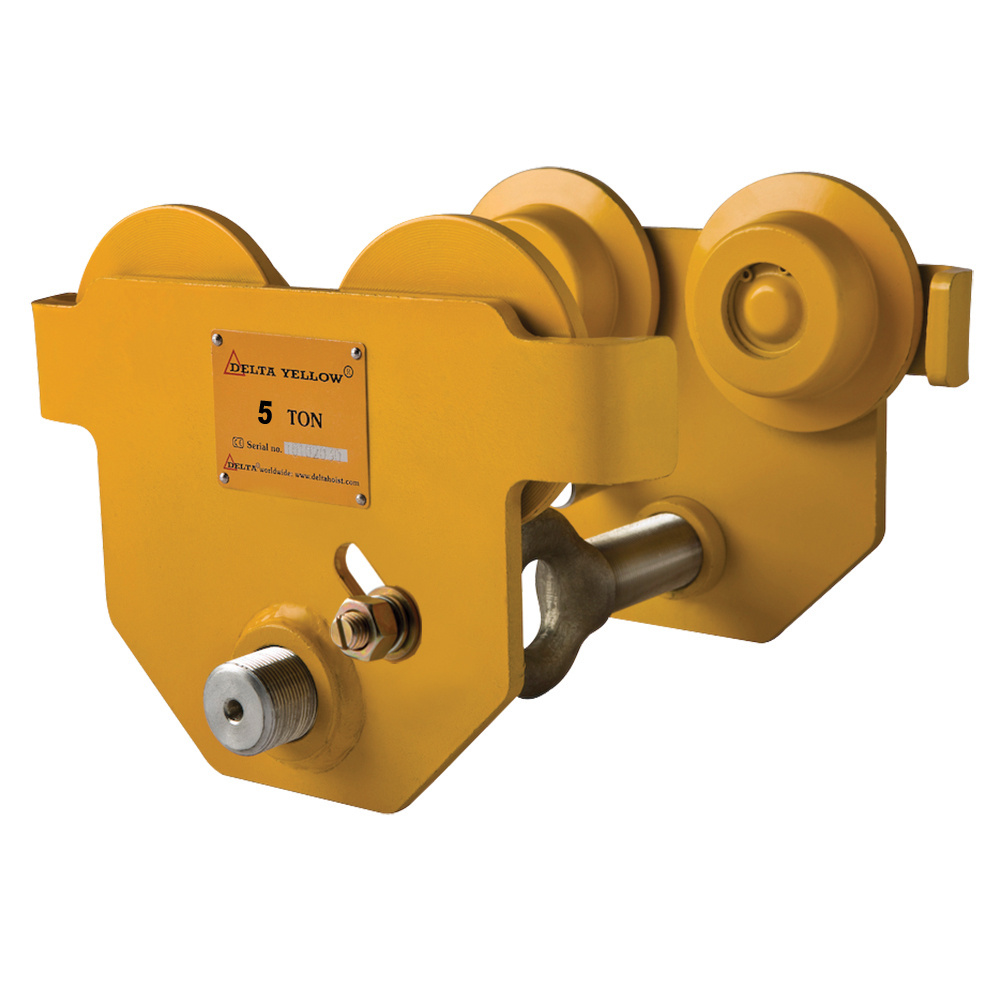

Handlaufkatze-Rollfahrwerk mit Stange
Benötigen Sie eine Laufkatze für Ihren Träger? Wir haben verschiedene Laufkatzen in unserem Sortiment.
0,5 Ton bis 5,0 Ton
Stellen Sie sicher, dass Sie einen Träger haben, auf dem Sie eine Laufkatze montieren können.
Die Laufkatze der Delta ist für einem HEB, HEA oder IPE Träger mit einer Flanschbreite von 50 bis 305 mm geeignet.
Die Laufkatze wird am Unterem Flansch des Trägers montiert, die Teil einer festen Gebäudestruktur oder eines Trägers an einem Kran ist.
Diese Laufkatzen sind weit verbreitet in Lagern, Fabriken und Werkstätten.
Die Montage der Laufkatze auf einem Träger ist einfach.
Die Laufkatze kann an eine Vielzahl von Trägern angepasst werden. Es gibt drei Hauptkomponenten,
um die Laufkatze zusammenzubauen, die Stange mit Gewindestange an 2 Seiten und zwei Seitenplatten, die die Räder enthalten.
Die Schraube hat an beiden Enden entgegengesetzte Gewinde; ein Rechtshänder und ein Linkshänder; wenn die Schraube gedreht wird,
wird die Laufkatze auf dem Träger festgezogen.
Es ist wichtig, dass die Laufkatze gut sitzt und sich leicht über die Stange bewegt, ohne zu verrutschen.
Testen Sie die Laufkatze immer zuerst ohne Belastung, um optimale Sicherheit zu gewährleisten.
Die Räder sollten bequem auf dem Flansch des Trägers sitzen, wobei der äußere Radflansch knapp über der Kante liegt.
Sobald, dass Laufkatze sicher am Träger ist, kann verdorben werden, um ein Hebezeug zu befestigen,
Lasten zu haben und sie entlang der Länge des Trägers zu bewegen.
Mit dem oberen Sicherheitshaken kann die Hubrichtung am zentralen Punkt der Stange befestigt werden.
Da es sich um eine manuelle Laufkatze handelt, muss die Last geschoben werden, was wiederum die Laufkatze über den Träger bewegt.
Immer schieben, niemals ziehen!
Anwendungen
Wofür verwendet man eine Handlaufkatze?
Eine Handlaufkatze nutzt man, um Lasten sicher und kontrolliert horizontal über einen Stahlträger zu bewegen.
Warum individuell einstellbar?
Durch die drehbare Gewindespindel kann die Laufkatze exakt auf die Breite des Trägers abgestimmt werden, was für einen stabilen Lauf sorgt.
Besonderheiten
Wie funktioniert die einstellbare Gewindespindel?
Mit der Gewindespindel wird die Laufkatze präzise auf die Breite des I- oder H-Trägers eingestellt – für eine optimale Passform.
Ist eine Kippsicherung enthalten?
Ja, eine Kippsicherung ist standardmäßig integriert und sorgt für zusätzliche Sicherheit beim Bewegen von Lasten.
Kann ich die Handlaufkatze auf jedem Träger verwenden?
Die Laufkatze ist für die meisten I- und H-Träger mit einer Trägerbreite von 50 bis 305 mm geeignet.
| Tragfähigkeit (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | H (mm) | J (mm) | K (mm) |
|---|
| 0,5 | 198 | 68 | 40 | 94 | 82 | 385 | 28 | 25 | 13 |
| 1 | 238 | 82 | 31 | 102 | 85 | 388 | 37 | 29 | 17 |
| 2 | 277 | 95 | 31 | 119 | 99 | 405 | 48 | 36 | 20 |
| 3 | 324 | 116 | 31 | 139 | 113 | 429 | 56 | 46 | 26 |
| 5 | 373 | 138 | 40 | 161 | 133 | 435 | 65 | 52 | 28 |
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Trägerbreite (mm) | Min. radius (m) | Raddurchmesser (mm) | Gewicht (kg) |
|---|
| DY-0,5 | 0,5 | 50-305 | 0,5 | 55 | 5,4 |
| DY-1,0 | 1,0 | 50-305 | 0,7 | 68 | 9,3 |
| DL-2,0 | 2,0 | 66-305 | 0,9 | 80 | 14,8 |
| DL-3,0 | 3,0 | 74-305 | 1,2 | 100 | 24,1 |
| DL-5,0 | 5,0 | 90-305 | 1 | 120 | 41,1 |
Datenblatt:https://cdn.webshopapp.com/shops/354332/files/501503312/c3-2025-delta-yellowr-handfahrwerk-dy0036-de-1.pdf
Handbuch:https://cdn.webshopapp.com/shops/354332/files/501503302/delta-de-bedienungsanleitung-dy0036-dy0037-october.pdf
